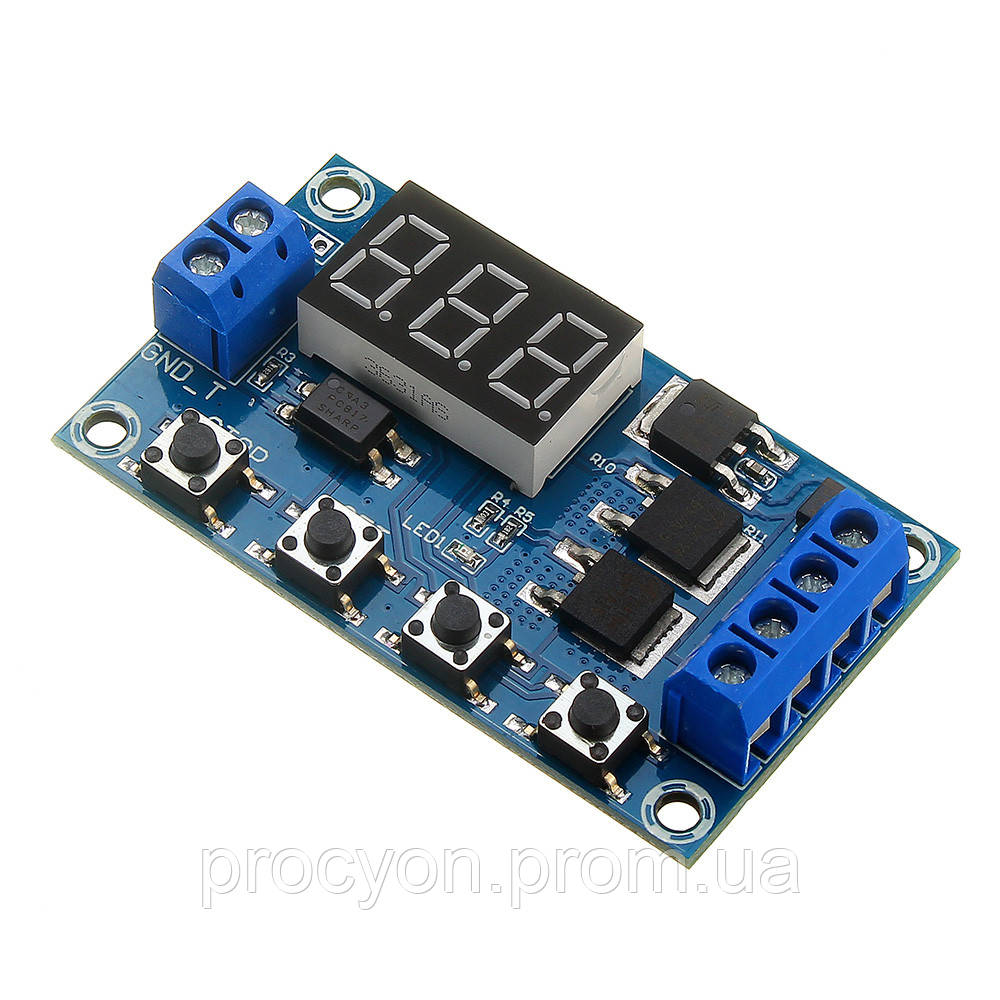

Реле циклическое с электронным ключом

  • В наличии

220 грн.

+380630449595
  • +380960449595
  • График работы
  • Адрес и контакты
возврат товара в течение 14 дней за счет покупателя
Реле циклическое с электронным ключом
Реле циклическое с электронным ключомВ наличии
220 грн.
+380630449595
  • +380960449595
Купить

Описание

Параметры:

Рабочее напряжение: DC 5V--36V
Источник сигнала триггера: высокий уровень триггера (DC 3,0 V-24 V)
Выходная способность: DC 5v--36в, постоянный ток 15А при комнатной температуре, мощность 400 Вт!

При условии дополнительного рассеивания тепла максимальный ток может достигать 30A

Размеры: 6,0x3,4x1,2 см

Реле имеет несколько режимов, реле может работать только в одном из режимов, чтобы сменить режим, необходимо зажать кнопку SET на 1 секунду и отпустить, теперь используя кнопки UP(верх) и DOWN(низ) мы выбираем необходимый режим и подтверждаем выбор коротким нажатием кнопки SET. Чтобы задать значения каждого из параметров нужно выбрать один из них нажатием кнопки SET после чего он высветится, мигнет 3 раза, и затем уже можно задавать его значения кнопками ±. Короткое нажание кнопки SET выбирает следующий параметр, длинное — выход из режима настройки с запоминанием режима и параметров.

названия параметров:

OP — Время нахождения реле во включенном состоянии
CL — Время нахождения реле в выключенном состоянии
LOP — Количество повторений (циклов) включения/выключения реле

в режиме настройки времени кнопкой stop выбирается «предел»:
xxx. — 1...999 секунд
xx.x — 0.1...99.9 секунд
x.x.x. — 1...999 минут

Список режимов и их назначение описан ниже:
P1.1 — В данном режиме реле по умолчание выключено, при подаче логической единицы (от 3V до 24V) на порт Trigger реле сразу же замыкается и начинается отсчет времени установленный в параметре OP, после окончания отсчета — реле выключается.

P1.2 — В данном режиме так же реле по умолчанию выключено, при подаче сигнала на порт Trigger реле замыкается и начинается отсчет указанный в параметре OP, после окончания отсчета, реле отключается как и в режиме P1.1, но до того как время истекает мы можем начать отсчет времени сначала, снова подав сигнал на порт Trigger.

P1.3 — В этом режиме реле по умолчанию выключено, после подачи питания на Trigger включается реле и начинается отсчет времени указанный в параметре OP. После отсчета времени реле выключится и в предыдущем режиме, но мы так же можем прервать таймер и разомкнуть реле раньше времени если повторно подадим сигнал на порт Trigger.

P-2 — При подаче логической единицы реле времени сначала ожидает время выставленное для разомкнутого состояния CL, и после истечении этого времени замыкает реле и ожидает время выставленное для замкнутого состояния OP. После чего опять размыкает реле и ждет следующей подачи сигнала на Trigger, настройка количества повторений здесь недоступна.

P3.1 — данный режим похож на P-2 за исключением нескольких вещей, при подаче логической единицы на порт Trigger реле переходит сразу в замкнутое состояние а не разомкнутое, так же в этом режиме можно указать количество повторений LOP. Если после срабатывания реле по сигналу на Trigger реле начнет работу и не завершив все циклы мы подадим повторно сигнал на порт Trigger, то этот сигнал остановит работу режима реле отключится и отсчет циклов завершится.

P3.2 — данный режим срабатывает сразу после подачи питания на реле, при этом реле сразу переходит в замкнутый режим, отсчитывает время указанное для замкнутого режима OP, после этого реле размыкается и начинается отсчет времени указанного для разомкнутого режима CL, всё это повторяется указанное в параметре LOP количество раз, если указана бесконечность (---), то реле будет повторять эти действия бесконечно.

P4 — в этом режиме реле по умолчанию отключено, при подаче сигнала на Trigger сразу же замыкается реле. Реле будет замкнуто до тех пор, пока на Trigger будет подаваться сигнал, как только подача сигнала на Trigger прекращается, реле отключается не сразу, срабатывает таймер выставленный в OP, как только отсчет заканчивается — реле отключается.
